Après avoir entièrement généré TOUTE la chaleur pouvant être obtenue par la combustion du bois, il faut POUVOIR TOUTE EXTRAIRE et LA RAPPORTER À LA MAISON AVANT QU'ELLE SORTE DE LA CHEMINÉE AVEC LES FUMÉES ÉCHAPPÉES ... inutile de produire de la chaleur si on ne l'extrait pas efficacement avant qu'il ne s'enfuie !

Pour avoir un rendement thermique élevé en plus d'une bonne combustion avec génération complète de la chaleur latente du bois, il faut pouvoir extraire TOUTE la chaleur utile sans la perdre, par exemple par la sortie des fumées du conduit de fumée.

Si le poêle à bois ou la cheminée parvient à extraire la quasi-totalité de la chaleur produite par la combustion, nous aurons de la fumée sortant de la cheminée à des températures modérées. Si la chaleur produite est extraite efficacement, on chauffera bien la maison avec une faible consommation de bois, tandis que si les fumées sortent du conduit de fumée à des températures très élevées alors même si elle a généré beaucoup de chaleur elle sera gaspillée en déperditions thermiques !

Les tests effectués par nos soins ont montré à quel point il est facile de dépasser des températures de 550°C dans le conduit de fumée, de telles fumées chaudes entraînent la perte de la moitié de la chaleur produite, le double de la consommation de bois, le chauffage ne sert à rien !

Avec des systèmes d'extraction de chaleur aussi inefficaces vous devrez produire 10kw/h pour n'en obtenir que 5,5 chez vous... pratiquement il faut doubler votre consommation pour chauffer la maison... et doubler votre coût annuel de chauffage.

instrument de mesure

Les produits traditionnels tels que les poêles et les foyers à bois de niveau économique n'ont pas de précautions utiles pour l'extraction complète de la chaleur, ces produits doivent absolument être utilisés comme écrit dans le manuel, il faut insérer très peu de bois mais fréquemment pour que ils peuvent garantir de ne pas prélever la majeure partie de la chaleur produite par le conduit de fumée.

Si vous mettez plus de bois que ce qui est indiqué dans le mode d'emploi, vous provoquerez un feu plus puissant mais les déperditions thermiques causées par l'échappement de fumées beaucoup plus chaudes par le conduit de fumée augmenteront aussi sensiblement.

Un peu de temps à la fois, toutes les 35 ou 45 minutes permettront au contraire d'obtenir des rendements proches de ce qui est déclaré par la certification du produit... la seule limite... l'esclavage et les désagréments imposés par l'entretien fréquent du poêle à bois . Les poêles de ce type conviennent uniquement comme SUPPORT à un système de chauffage avec radiateurs.

Les poêles traditionnels à faible charge en bois sont également des outils de moyenne/faible puissance thermique donc inadaptés au chauffage de maisons entières.

Si la charge est faible, il ne peut pas offrir une longue autonomie de combustion et ne peut donc pas chauffer toute une maison jour et nuit.

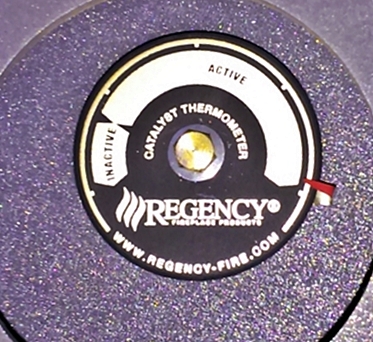

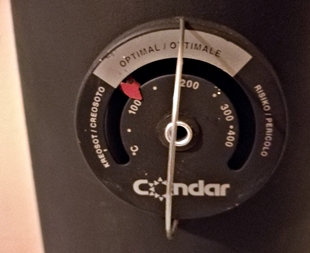

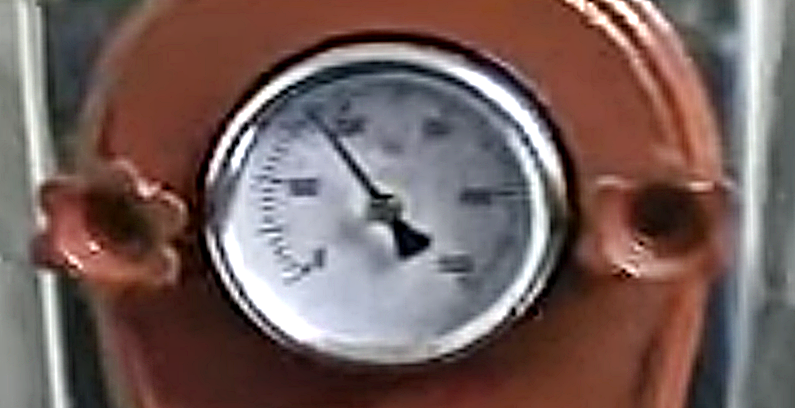

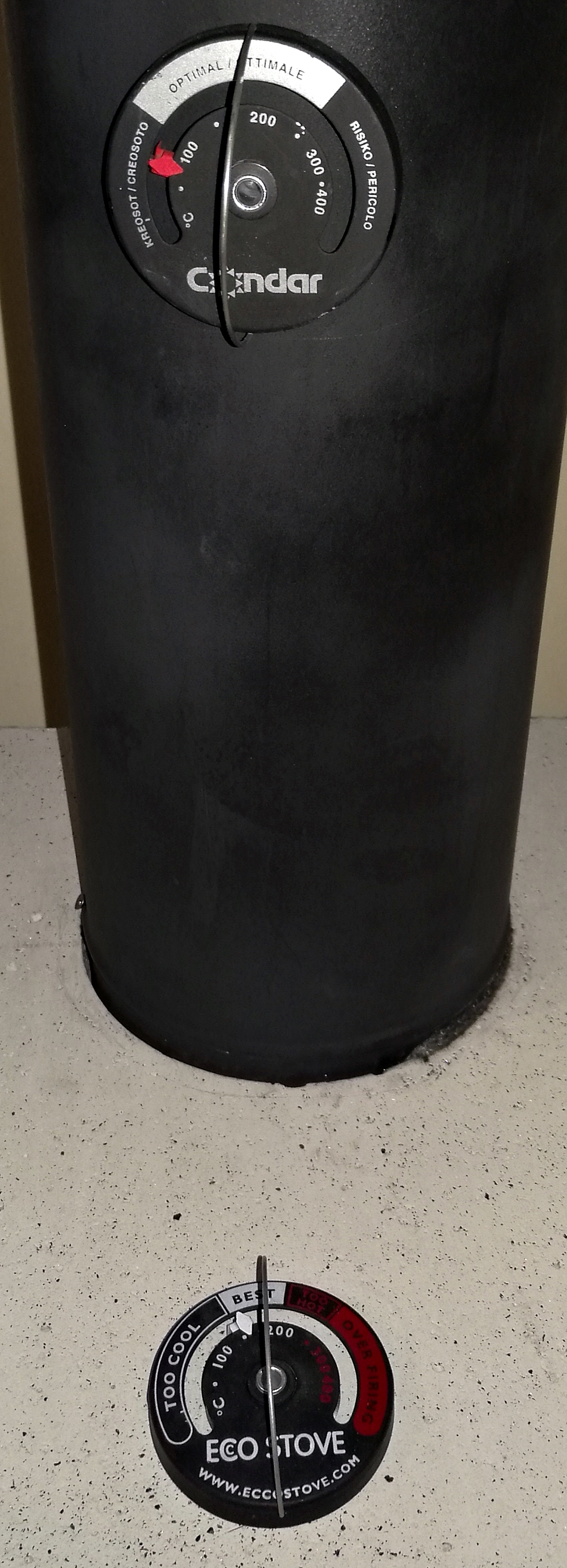

REMARQUE : INSTRUMENT DE MESURE UTILE : LE PYROMÈTRE MAGNÉTIQUE

est un thermomètre haute température qui renseigne sur la température de combustion... c'est un instrument de mesure TRÈS utilisé aux USA et CANADA, moins connu en Europe.

Ce thermomètre simple avec aimant peut être placé sur la première section du conduit de fumée, c'est un outil très utile qui met en évidence la température des fumées sortant du conduit de fumée à tout moment. Il vous donne une idée claire DE LA QUANTITÉ DE CHALEUR PERDUE PAR LA SORTIE DES FUMÉES CHAUDES DU POÊLE.

Certains modèles de priomètre fournissent une indication en °C et sont fiables MAIS ATTENTION les données correspondront à la température du métal sur lequel est posé le thermomètre, c'est-à-dire la température extérieure du métal du conduit de fumée.

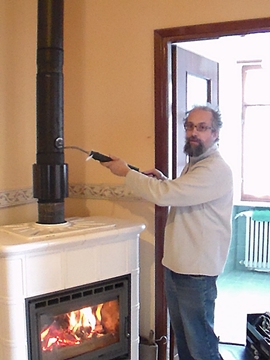

Attention : nos mesures, faites avec des instruments plus élaborés que l'instrument aimanté seul, ont mis en évidence que la température interne des fumées est PRESQUE DOUBLE par rapport à la température de surface du métal du conduit de fumée, il faut donc doubler la valeur lire sur le pyromètre aimanté par PRESQUE 2. pour obtenir une donnée fiable de la VRAIE température des fumées.

L'outil est très utile, nous vous recommandons absolument de l'acheter et de l'utiliser, il vous apprendra beaucoup de choses !

Si vous avez un pyromètre avec une sonde insérée jusqu'au centre du conduit de fumée, vous obtiendrez plutôt la lecture de la température réelle des fumées !

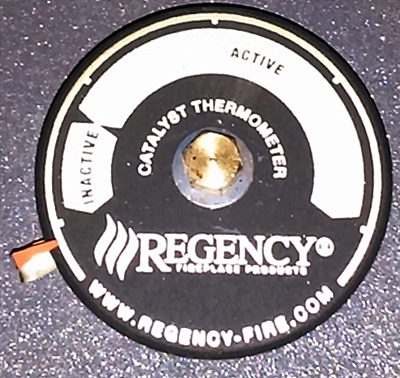

Ci-dessous le pyromètre à combustion avec sonde pour les poêles catalysés canadiens

Pyromètre / thermomètre NUMÉRIQUE à sonde :

LA BAISSE DE LA TEMPÉRATURE DES FUMÉES OBTENUE GRÂCE À UN BON SYSTÈME D'EXTRACTION DE CHALEUR UN IMPACT TRÈS POSITIF SUR L'AUGMENTATION DES PERFORMANCES THERMIQUES ET PAR CONSÉQUENT LA BAISSE DE LA CONSOMMATION DE BOIS.

Si des puissances thermiques plus élevées et des charges de bois accrues sont nécessaires pour chauffer toute la maison, il devient nécessaire de pouvoir extraire la chaleur plus rapidement et plus efficacement que jamais avant que tout ne sorte avec les fumées.

Comme déjà mentionné, les produits à technologie de combustion traditionnelle doivent maintenir des taux de combustion élevés avec une forte production de chaleur qui génèrent cependant des fumées très chaudes et nécessitent des mesures supplémentaires pour pouvoir extrapoler tous ces kw générés et ne pas perdre trop de chaleur dans le conduit de fumée.

Nos mesures ont généralement observé des températures d'évacuation des fumées de 500°C... mieux vaut que cette chaleur se retrouve dans la maison et non à l'extérieur de la maison !

Si vous travaillez à très faible puissance en insérant un peu de combustible à la fois, nous pourrons contenir la température des fumées évacuées mais si nous avons besoin d'une plus grande puissance, nous devons faire un choix judicieux de produits avec des échangeurs de chaleur optimisés.

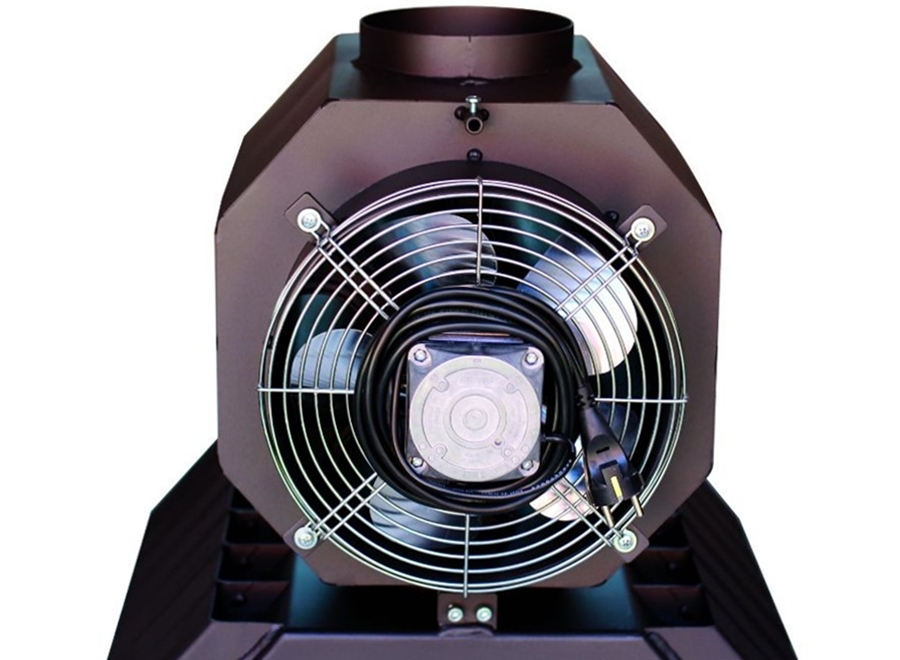

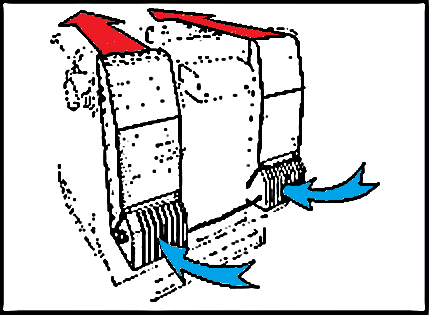

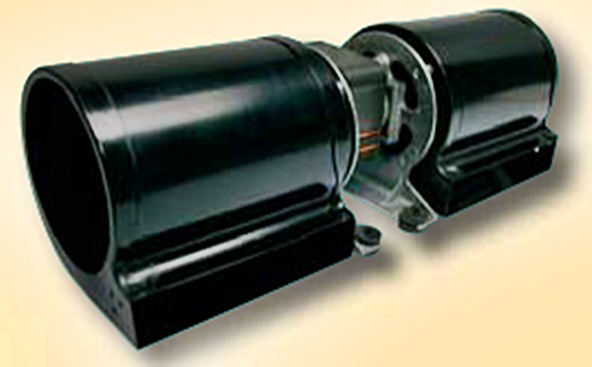

Le système le plus simple adopté dans les foyers de faible et moyenne puissance consiste à installer des ventilateurs électriques qui amplifient le passage de l'air dans les cavités du foyer, ce n'est pas le meilleur système pour dégager toute la chaleur utile mais il augmente déjà l'efficacité d'échange thermique.

DANS LES SYSTÈMES AVANCÉS DE MOYENNE ET HAUTE PUISSANCE, l'extraction de chaleur peut être augmentée grâce au circuit des fumées :

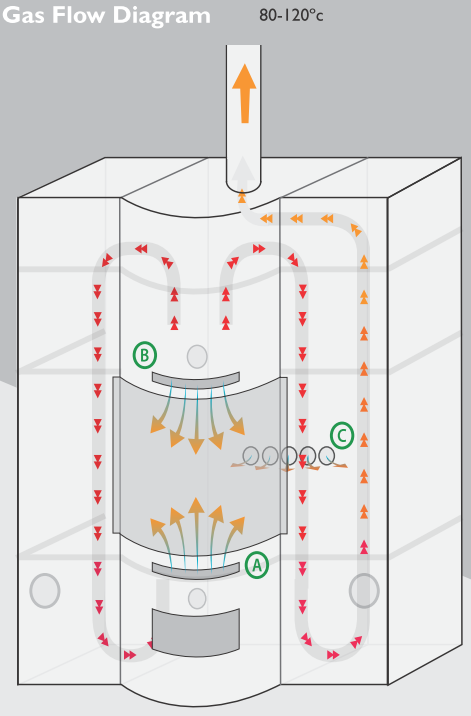

Le conduit de fumées est un conduit qui allonge le trajet des fumées avant de sortir du conduit de fumée, cet allongement augmente les temps d'échange thermique et permet donc de récupérer la chaleur dans la maison avant qu'elle ne s'échappe directement dans le conduit de fumée.

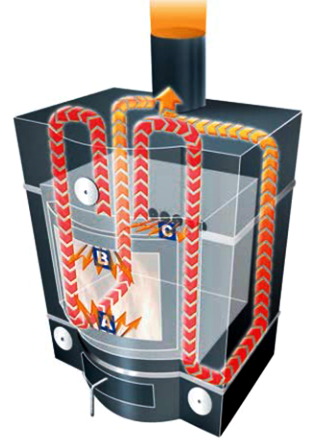

image : fumées intégrées dans un petit poêle de masse

le générateur de fumées est capable de réduire les températures des fumées jusqu'à 150/180°C avec une récupération de chaleur considérable et une réduction de la consommation de bois...

pensez simplement que dans les poêles à bois traditionnels et encore plus dans les cheminées normales, nous avons des pics de fumée à 500 ° C!

Dans le cas de ces produits de masse, la chaleur intensément générée s'accumule en évitant les déperditions thermiques des fumées puis sera restituée lentement dans le temps.

Cependant, l'émission thermique des produits de masse est généralement UNIQUEMENT RADIANTE et chauffe une seule pièce également car les puissances émises sont très faibles, de l'ordre de 3kw/h par exemple dans les poêles en stéatite.

Il existe aujourd'hui un produit de masse innovant capable d'émettre jusqu'à 12kw/h et d'atteindre les températures nécessaires pour déclencher la convection naturelle nécessaire pour expirer toute la maison.

Avec des maisons assez grandes et énergivores, au lieu de cela, les technologies d'extraction de chaleur RAPIDE "PAS DANS LA MASSE"

Les technologies métalliques sont capables d'atteindre des puissances d'extraction de chaleur RAPIDE plus élevées.

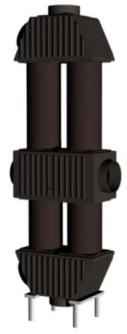

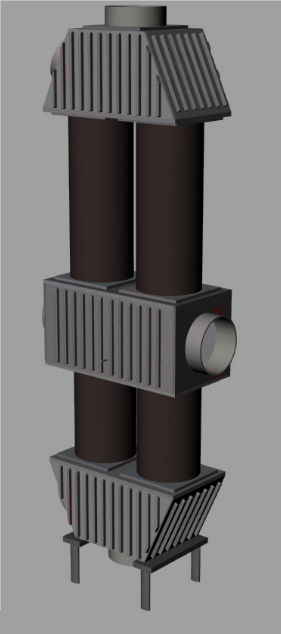

RECUPERATERU CHALEUR FUMÉE MÉTALLIQUE À HAUTE PUISSANCE :

UNITÉ DE RÉCUPÉRATION DE CHALEUR DES FUMÉES AVEC EXTRACTION RAPIDE DE CHALEUR

FONTE + ACIER + RÉFRACTAIRE + CUIVRE
ÉPAISSEUR ÉLEVÉE
POLYVALENCE D'APPLICATION SUR LES 4 CÔTÉS DU NOYAU DE COMBUSTION
GÉOMÉTRIES INFINIES DE RÉALISATION
LONGUEUR VARIABLE
EXTRACTION RAPIDE DE LA CHALEUR
DÉRIVATION DES FUMÉES
CONTRÔLES POUR LE NETTOYAGE

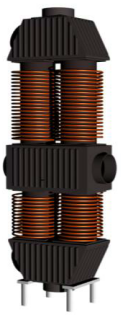

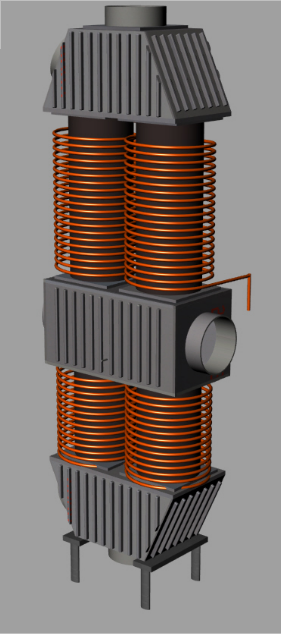

FUMÉE AVEC SERPENTIN DANS L'EAU ET L'AIR + RADIATION

La technologie d'extraction rapide de chaleur des fumées permet d'augmenter les rendements à des puissances bien supérieures aux technologies traditionnelles,
on atteint jusqu'à plus de 40kw/h de puissance.
Des puissances thermiques impressionnantes sont obtenues avec la possibilité de chauffer plus de 300 mètres carrés de maison.

LE SYSTÈME TECHNIQUE EST COMPLÉTÉ PAR UN REVÊTEMENT SPÉCIAL QUI MAINTIENT UN RAYONNEMENT TRÈS DOUX MÊME À LA PUISSANCE MAXIMALE ÉMISE, IL EST DONC AGRÉABLE DE RESTER PRÈS DU POÊLE DANS TOUTES LES CONDITIONS DE FEU.
L'ÉMISSION DE CHALEUR SE PRODUIT DE MANIÈRE À SE RÉPANDRE DANS LA MAISON DE FAÇON ÉQUILIBRÉE ET UNIFORME.

Parmi les avantages du circuit de fumées métallique :

- Actif à toutes les vitesses capable de récupérer la chaleur jusqu'à plus de 40kw/h de puissance.

- il ne nécessite pas de ventilation forcée donc il NE SOULEVE PAS DE POUSSIERE et NE PROVOQUE PAS DE CONSOMMATION ELECTRIQUE

- sans mécanismes ni ventilateurs donc plus durables

SYSTÈME CANADIEN CATALYSÉ :

Par rapport au système de combustion au bois TRADITIONNEL, le SYSTÈME CANADIEN CATALYSÉ offre une combustion différente, plus calme, plus régulière et constante et longue dans le temps.

La chaleur dégagée est moins intense mais plus durable dans le temps, la combustion produit des températures plus basses mais plus longues...

ce système de combustion a un effet favorable sur l'échange thermique naturel, nécessitant moins de mesures supplémentaires dans la phase d'échange thermique.

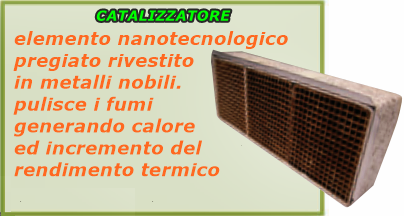

La combustion CATALYSE des gaz et des particules combustibles est perfectionnée à l'intérieur du catalyseur dans des conditions de température DEMI par rapport à la combustion traditionnelle qui doit au contraire avoir lieu rapidement et violemment.

Pour être clair, il faut atteindre et dépasser 600/800°C pour obtenir une bonne combustion TRADITIONNELLE mais environ 315°C suffisent pour avoir une bonne combustion catalytique.

La combustion catalytique peut être moins violente, plus lente et plus continue et plus longue dans le temps... par conséquent il est plus facile d'extraire la chaleur même en l'absence de ventilation ou de fumées.

On observe que dans le système de combustion traditionnel on obtient une forte augmentation des polluants si l'on opère à bas régime, la combustion lente est peu efficace.

En combustion CATALYSÉE, en revanche, il fonctionne dans des conditions de combustion propre même à basse vitesse.

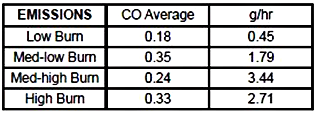

Le tableau ci-dessous concerne UNIQUEMENT le système CATALYSÉ CANADIEN et indique qu'à basse vitesse, le CO et les particules émises sont encore plus faibles qu'à moyenne et haute vitesse !

Tableau relatif aux produits catalysés canadiens de la marque BLAZE KING.

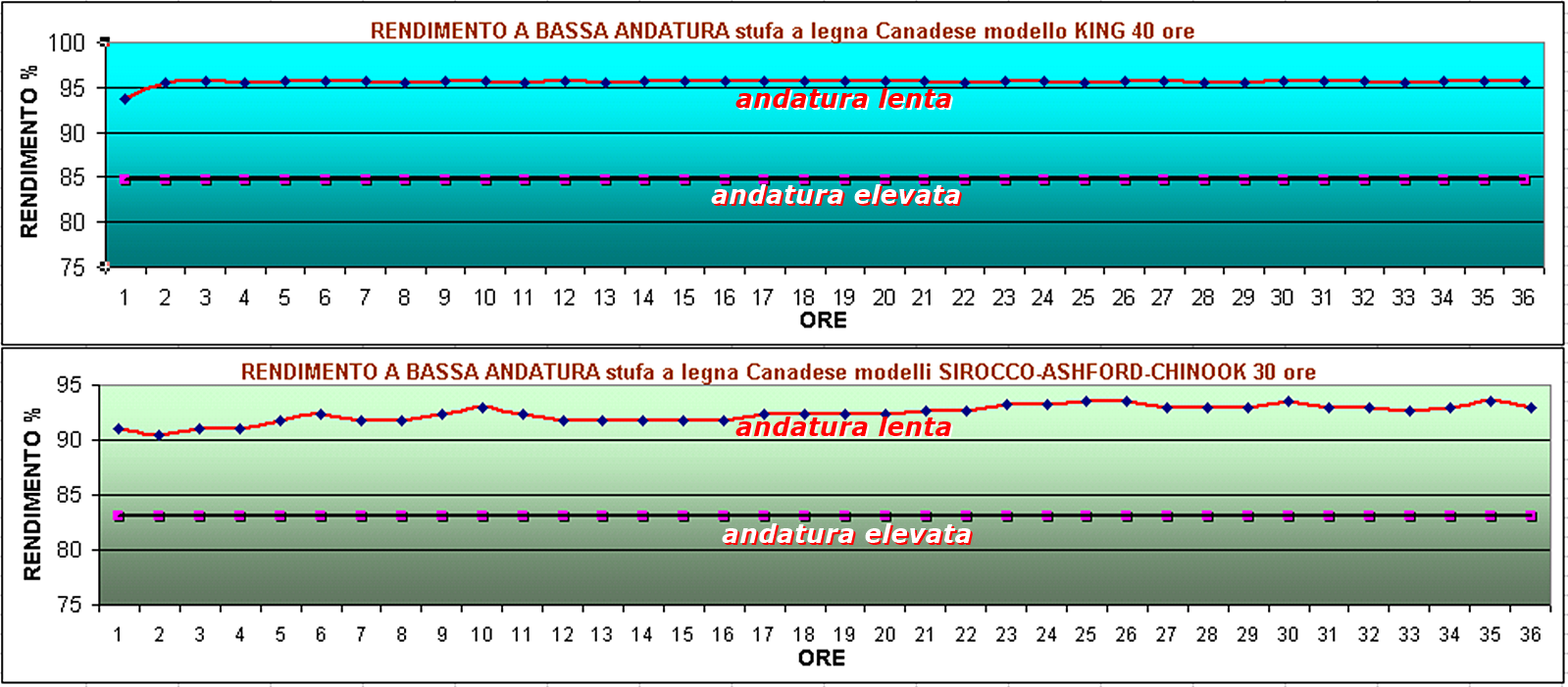

Le graphique ci-dessous est plutôt une extrapolation mathématique qui met en évidence comment l'efficacité thermique du poêle CATALYSÉ CANADIEN augmente à mesure que la vitesse diminue car en diminuant la puissance de feu, l'échange thermique du poêle s'améliore et diminue la température des fumées... plus de chaleur dans la maison, moins à l'extérieur de la cheminée... la consommation de bois diminue.

le rythme lent crée une chaleur moins intense mais plus durable dans le temps, la température plus basse facilite l'échange de chaleur et les fumées sortent à des températures plus basses, de plus le débit des fumées dans les poêles catalysés est plus lent et augmente LE TEMPS d'échange de chaleur favorisant le transfert de chaleur.

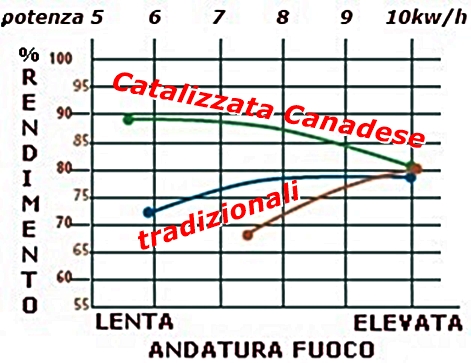

Le graphique ci-dessus à gauche montre qu'à grande vitesse les poêles avec différents types de combustion ont approximativement le même comportement MAIS en diminuant la marche les poêles CATALYSÉS augmentent leur efficacité thermique alors que les poêles avec système de combustion traditionnel ONT UN EFFONDREMENT DE LEURS PERFORMANCES THERMIQUES EN RAISON DES CONDITIONS D'INCOMBUSTION. Il est un graphiste américain officiel.

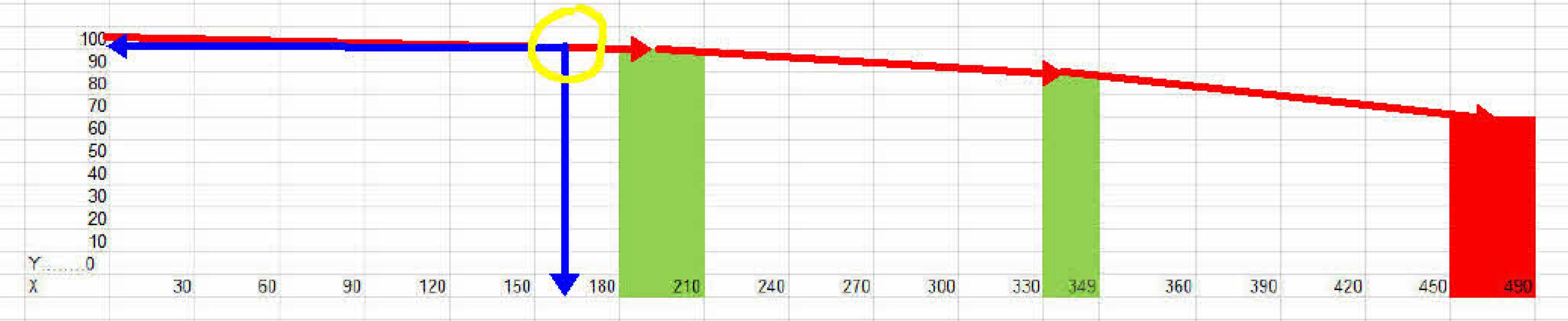

Enfin, le graphique ci-dessus indique l'efficacité thermique en fonction de la TEMPÉRATURE DES FUMÉES ... avec des poêles normaux, il y a des températures de fumées allant jusqu'à 500 ° C à la sortie dans le fût, cela correspond à 60% d'efficacité seulement ... alors que MERCI À LES SYSTÈMES ÉVOLUÉS EXTRACTION DE LA CHALEUR DES FUMÉES nous sommes en mesure d'abaisser leur température à environ 170 ° C atteignant une efficacité thermique de 95%.

Le système d'extraction de chaleur des poêles à bois CATALYSÉS CANADIENS ne nécessite pas de précautions particulières car c'est la présence du catalyseur ainsi que le type de marche longue et constante avec l'utilisation de puissances modérées mais continues pour rendre l'échange thermique optimal à 100 % .

La profondeur considérable du foyer et la conformation interne de la zone d'échange augmentent les temps d'extraction de la chaleur et les surfaces de dispersion.

AUCUNE autre précaution n'est requise.

La chaleur des poêles catalysés canadiens est continue et constante 24 heures sur 24, la maison reste toujours chaude et les vitesses élevées qui entraîneraient la nécessité de mesures supplémentaires pour l'extraction de la chaleur ne sont pas nécessaires.

Pour accentuer la rapidité d'extraction de la chaleur, les Canadiens appliquent des doubles parois convectives et des plaques de convection à l'étage supérieur, l'air traversant de telles cavités accentuant l'extraction de la chaleur.

Là où des vitesses élevées doivent être utilisées, par exemple dans des maisons givrées à usage secondaire qui doivent être chauffées très rapidement avec de fortes puissances de feu, nous pouvons également utiliser des poêles canadiens qui sont capables d'atteindre même 28kw/h d'émission thermique. . nous avons un essai à 46kw/h et un bon rendement de 85% !

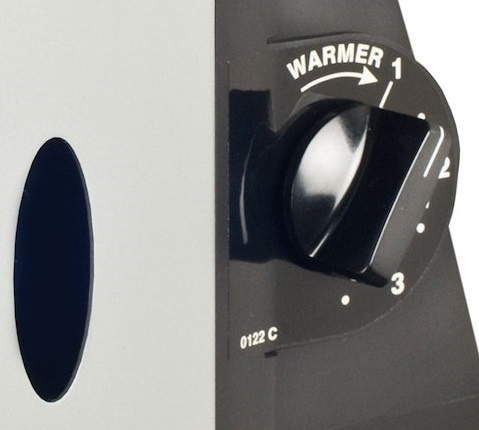

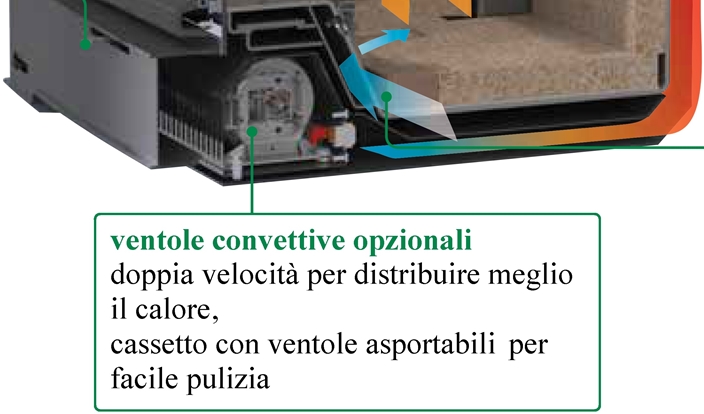

En cas de besoin, les ventilateurs 220V en option peuvent être activés sur les poêles canadiens catalysés, qui s'allument avec l'action automatique d'un thermostat et quadruplent la vitesse d'échange de chaleur en évacuant plus rapidement la chaleur du poêle et des fumées.

Ce système d'extraction forcée de la chaleur rend toujours le poêle à bois canadien efficace dans toutes les conditions d'utilisation, l'évacuation accentuée de la chaleur permet de bons rendements thermiques même à des vitesses élevées.

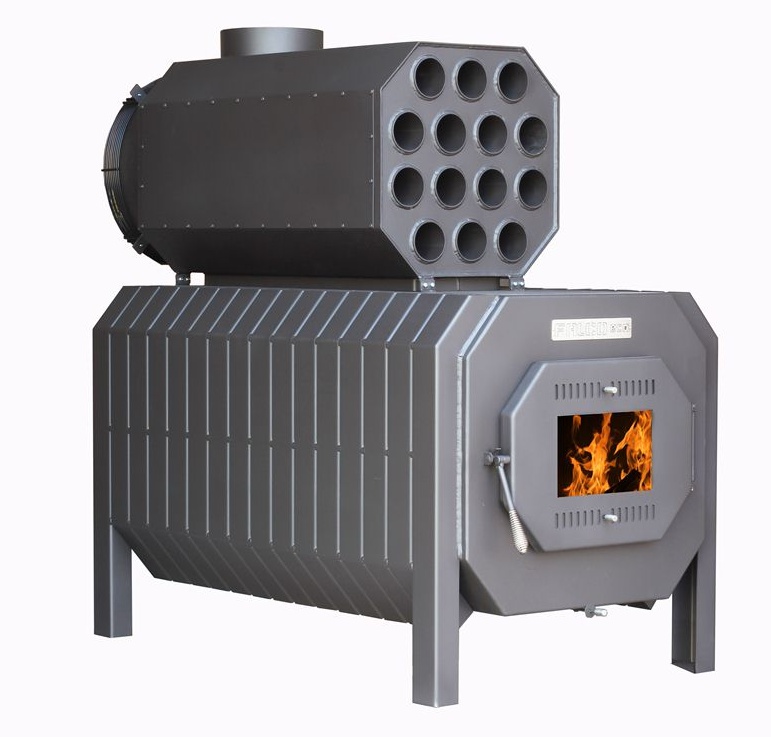

SYSTÈMES DE RÉCUPÉRATION DE CHALEUR À TRÈS HAUTE PUISSANCE : avec le système de combustion traditionnel à très haute puissance, en revanche, un réglage VIOLENT de la ventilation est nécessaire.

Dans ce cas on travaille avec des turbines plus puissantes, ces systèmes sont plus souvent utilisés dans les entrepôts, les usines, les entrepôts...
