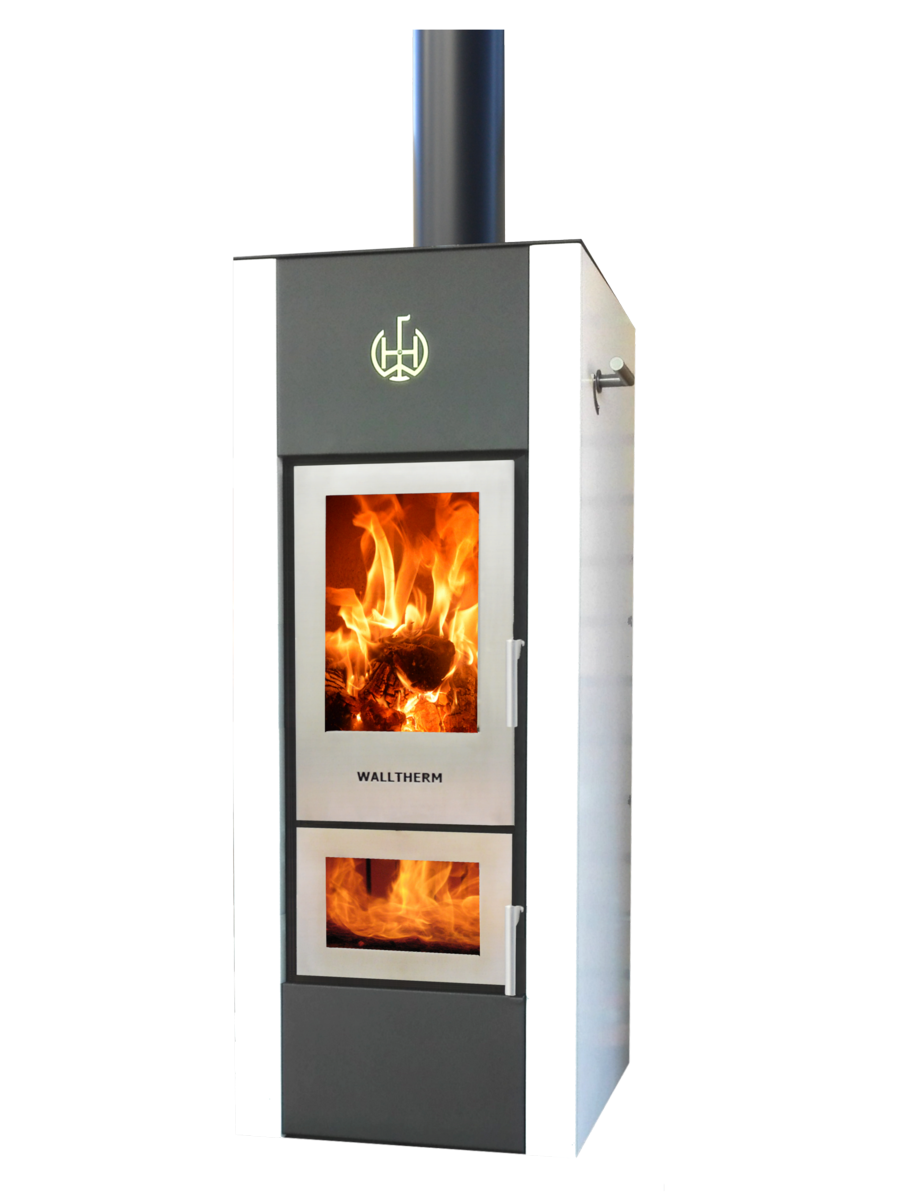

modèle d'eau VAJOLET 5S

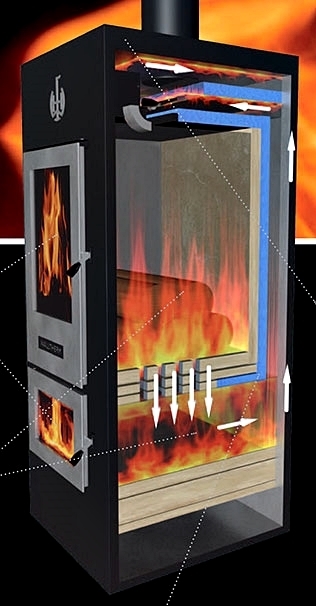

thermopoêle à flamme inversée / poêle hydro à tirage naturel

Puissance nominale : 12,2 kw/h (min 8kw/h - max 15kw/h)
autonomie jusqu'à 5 heures avec du bois dur, capacité de stockage du bois environ 50 litres, environ 18 kg de bois dur
PERFORMANCES THERMIQUES 92,3%

Classe d'efficacité énergétique : A+
Certification environnementale de poêle à bois à flamme inversée 5 ÉTOILES

Poussière : 8 mg/Nm³
Division de la chaleur : env. 80% d'eau et 20% d'irradiation
150m² de surface chauffée

MODELLI

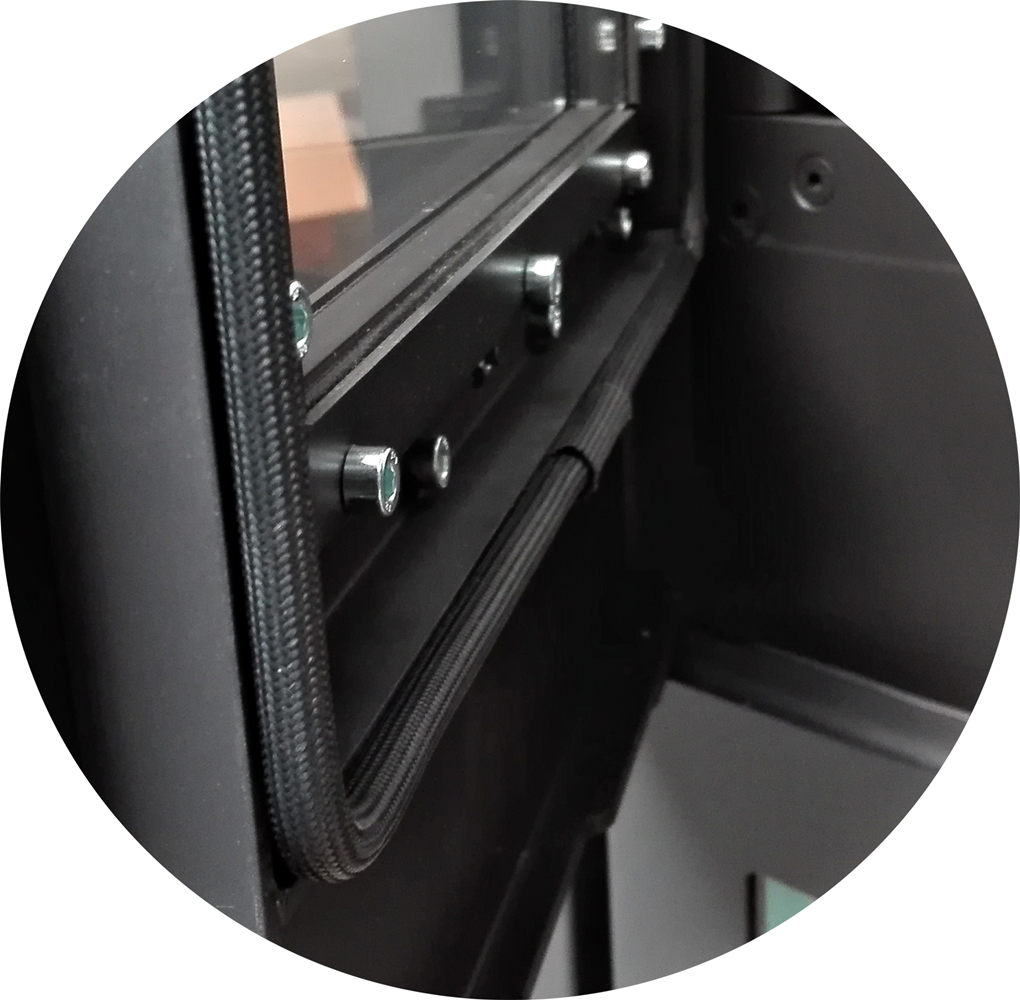

double vitrage et joint

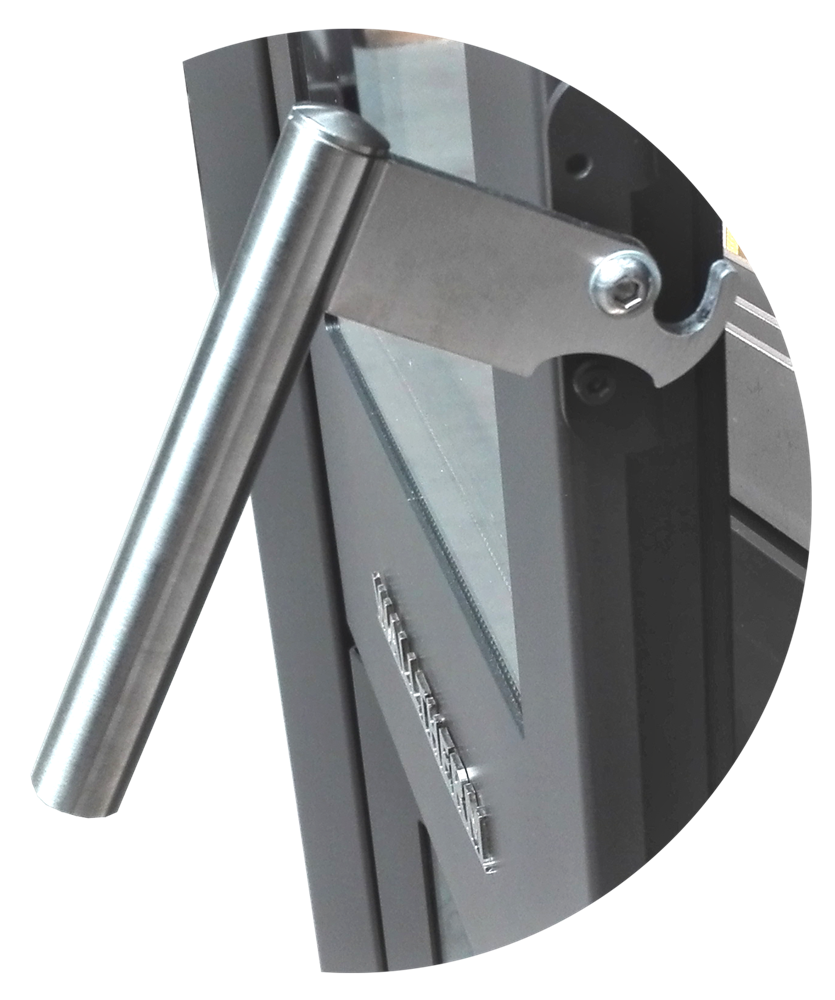

poignées en acier froid

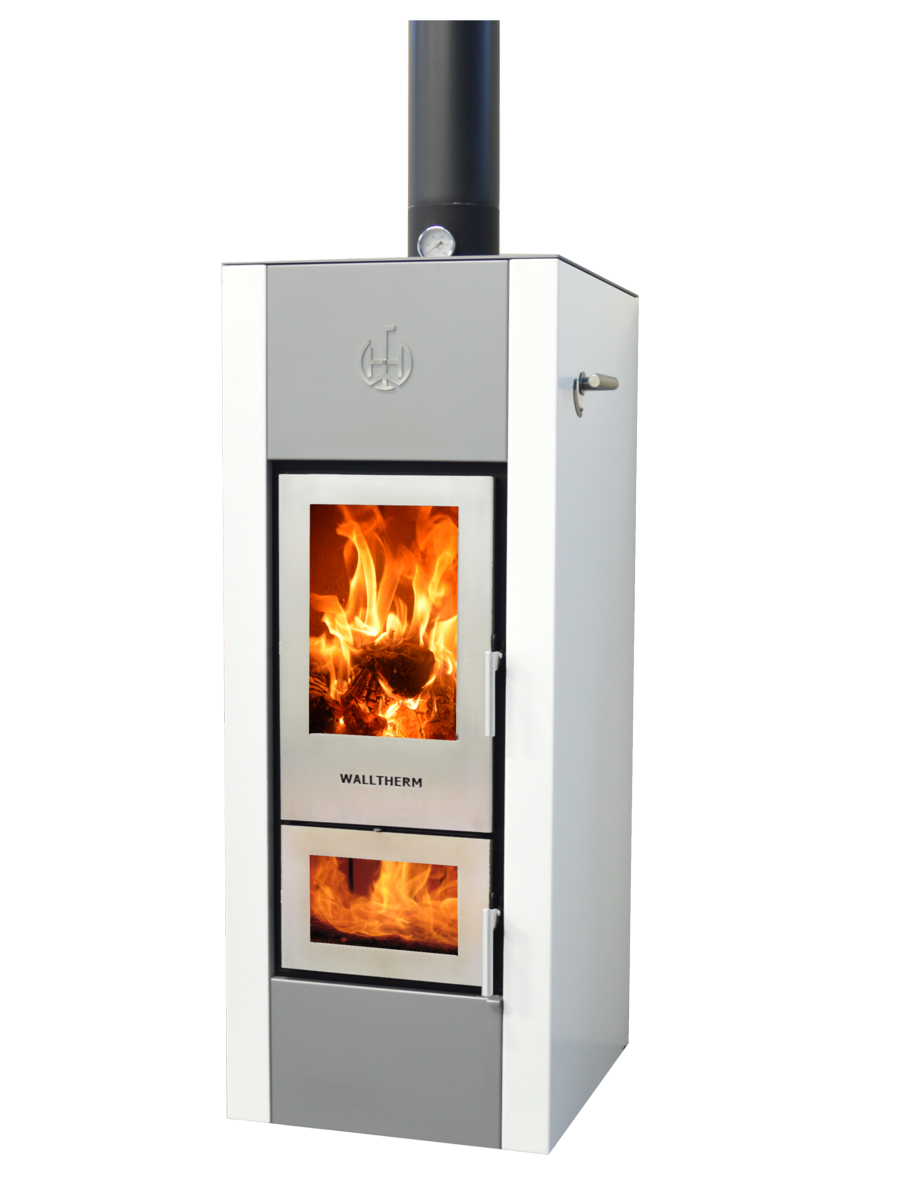

portes en acier inoxydable

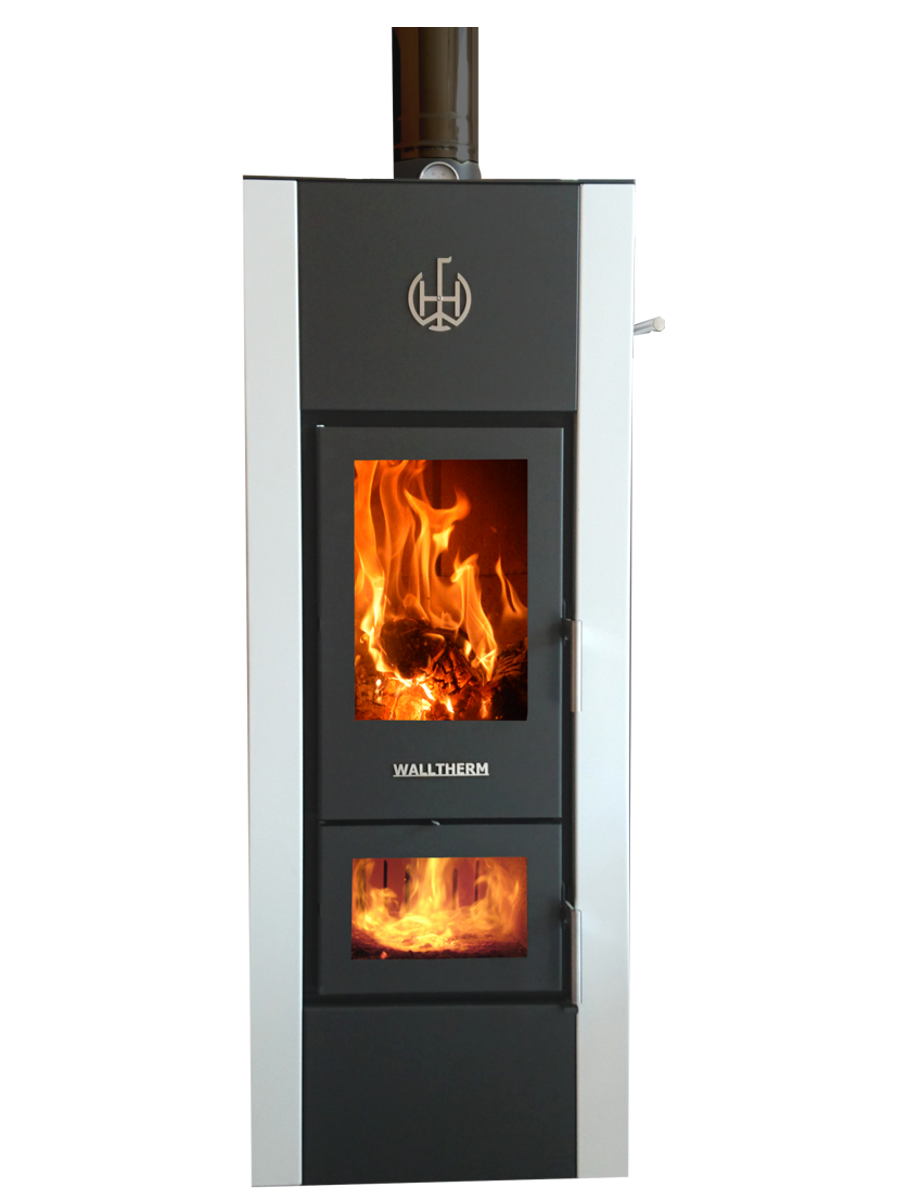

portes noires

Combustible : bois sec jusqu'à une longueur maximale de 35 cm, diamètre env. 8 - 10 cm, humidité maximale 20%
Température des fumées phase d'allumage : env. 250 - 400°C
Température des fumées avec flamme inversée : env. 120-160°C

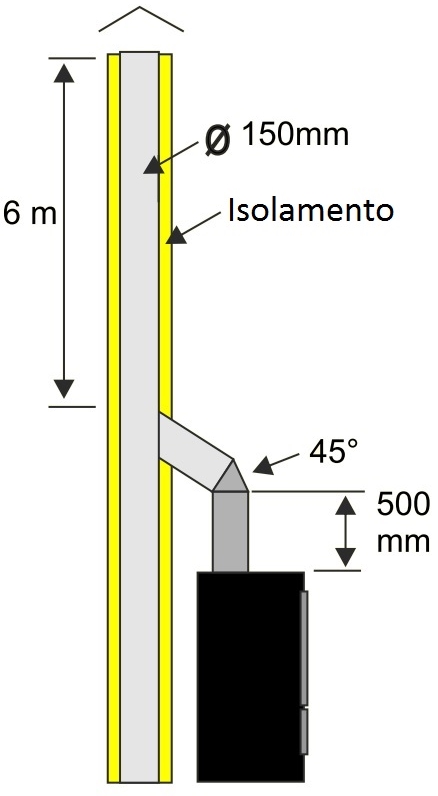

hauteur du conduit isolé = 6m
diamètre du conduit de fumée = 150 mm
tirage minimum 12 Pa, optimal 15 Pa, maximum 20 Pa
mieux vaut opter pour des courbes et des sections à 45°
sections horizontales de moins de 1 mètre
peigne de raccordement d'air. arrière / face inférieure : Ø 125 mm

poids = environ 300kg

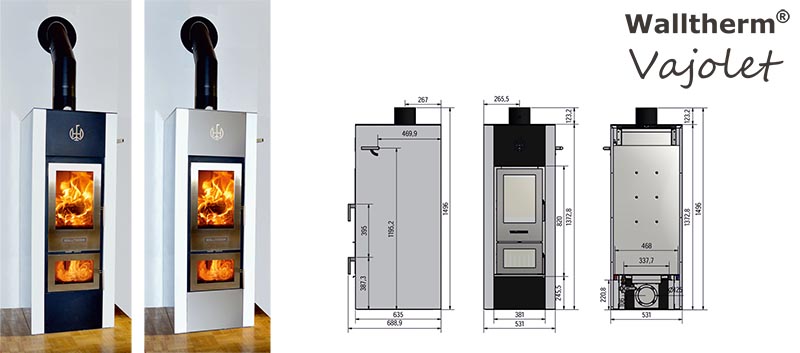

dimensions : Hauteur / largeur / profondeur 1373 x 531 x 635 mm
Distances minimales aux matériaux inflammables : côté / arrière / avant : 10/10/100 cm

Garantie : 5 ans corps du poêle (hors pièces utilisables) - 2 ans pour les armatures et composants électroniques

Accessoires inclus :
Poêle Walltherm® Vajolet 5S
Groupe anti-condensation avec pompe à haut rendement et mitigeur thermostatique
Armatures et vannes
Balai, spatule et poker
Kit de nettoyage (brosses)
Manuel

Convient pour Walltherm :

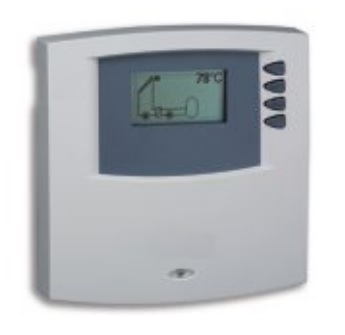

L'unité de commande WAL03 en option : L'unité de commande est capable de réguler à la fois le Walltherm et le système solaire. Sur l'écran vous pouvez visualiser les températures de l'accumulateur, les fumées... et ainsi toujours avoir votre système de chauffage sous contrôle sans avoir à vous rendre à la chaufferie. De plus, la centrale dispose d'un dispositif d'alarme (réglable individuellement) qui rappelle au propriétaire de fermer le registre des fumées.
Désormais, la régulation est capable de fermer la vanne d'air de combustion lorsque le poêle Walltherm n'est pas en fonctionnement et empêche ainsi le thermopoêle de refroidir.

BROCHURE

LISTE DE PRIX COMPLÈTE DES POÊLES À BOIS

INTERVALLES DE NETTOYAGE DU THERMO-POÊLE :
Un nettoyage quotidien des cendres qui restent dans la chambre de combustion inférieure et supérieure est recommandé.

Une fois par semaine, retirez les grilles et nettoyez l'espace en dessous.

Des brosses en acier sont fournies avec le Walltherm qui ont une forme rectangulaire pour nettoyer les canaux de l'échangeur. Pour nettoyer les conduits de fumée, retirez le couvercle derrière le conduit de fumée puis nettoyez les conduits avec la brosse en acier. (pour plus d'informations voir le livret d'instructions) L'intervalle de cette opération est d'env. 2-3 mois.

DES PIÈCES DE RECHANGE:
En général, toutes les pièces en contact avec la flamme peuvent s'user.
L'importance de l'usure dépend des heures de fonctionnement, du type de combustible (uniquement du bois naturel, jamais de déchets !!) et surtout du tirage naturel (max. 20 Pa). Pour réduire l'usure, le poêle doit être géré correctement et nettoyé périodiquement comme décrit dans le livret d'instructions.
Les joints des portes et des ouvertures de nettoyage sont changés tous les 2-3 ans. Le bloc injecteur et les grilles en fonte sont changés tous les 3 à 6 ans (selon les heures de fonctionnement). Les pièces réfractaires sont changées après 5 à 7 ans.
Information : Le réfractaire n'est changé que si la pièce s'effrite, les fissures sont normales et ne diminuent pas la fonctionnalité du réfractaire donc le composant ne doit pas être changé.
La vitre interne de la porte inférieure peut perdre de sa transparence car la flamme inverse crée des températures jusqu'à 1000°C, dans ces cas seule la vitre interne peut être changée.

ACCUMULATEUR:
Nous recommandons l'accumulateur de 600 litres ou 1000 litres.

CONDITIONS D'INSTALLATION :

a) conduit de fumée adapté : hauteur 6 mètres diamètre 150mm isolé
b) Le sol/plafond doit supporter au moins le poids du thermopoêle. (environ 350 - 380 kg)
c) Vous avez besoin de 4 tubes :
2 tuyaux pour le départ et le retour (1" si possible)
1 tuyau pour l'eau froide (entrée échangeur de sécurité)
1 tuyau de raccordement au drain
d) Air de combustion : on nous demande souvent s'il est possible de canaliser l'air de combustion de l'extérieur, dans ce cas le mur derrière le poêle doit être un mur d'enceinte ou le canal est raccordé par le bas.
e) Les distances minimales par rapport aux composants inflammables doivent être respectées !
